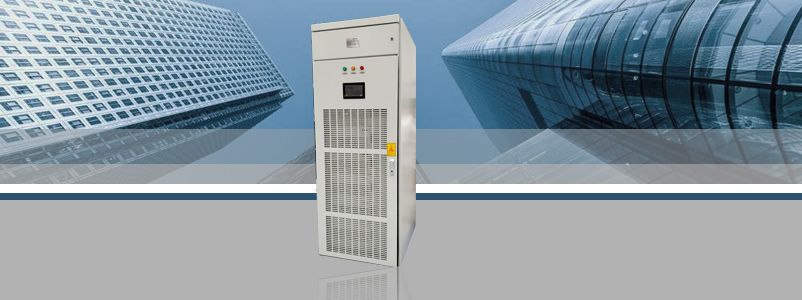

RAF系列有源滤波器（APF）是一种用于动态抑制谐波、补偿无功的新型电力电子装置，它能够对大小和频率都变化的谐波以及变化的无功进行补偿（超前或滞后）。

相对于无源滤波装置具有明显优势：
滤波范围广：可消除2-61次谐波；
滤波效果好：滤波效率≥97％；
安全性高：可避免发生谐振；
模块化设计：方便容量扩展，维护简单；

工作原理：

RAF有源滤波器通过外部电流互感器，实时检测负载电流信号，并通过内部DSP芯片计算，提取出负载电流的谐波成分，然后生成PWM信号控制全控器件IGBT的开通和关断，使APF产生一个和负载谐波电流大小相等、方向相反的谐波电流注入到电网中，达到滤波目的。

完美的谐波消除能力：
可同时滤除2-61次谐波；--有效滤波能力达97％以上。

完善的结构系统：
全数字式DSP+FPGA架构，快速运算能力保证系统的控制性能和可靠运行；
电网过/欠压，直流过／欠压，单元过温，电网频率异常，过载故障，瞬时过流，充电超时故障等近30种保护功能，保证系统运行的稳定可靠；
当系统谐波分量超过装置额定值时，滤波器根据本体容量输出额定电流，继续有效滤波，避免发生过载；
内部自行判断故障性质，可实现故障后自动复位并启动；
单元过热报警后可自动降额运行，避免设备损坏并保证系统正常运行。

灵活多变的选择功能：
谐波补偿次数可选；
补偿谐波、补偿无功、补偿三相不平衡、混合补偿等多种方式可满足用户各种需要；-设有多种通讯方式，包括以太网、RS485等，可灵活选择。

智能化的绿色节能运行模式：
在谐波电流小于设定值时，装置自动休眠；当谐波电流大于设定值时，装置自动唤醒运行，减小设备损耗。

强大的扩展功能：
最多可10台并联运行，且允许不同容量装置并联。

可靠的关键器件选择：
IGBT采用德国进口芯片，高品质和可靠性；
DSP芯片选用美国TI品牌，运算快速、质量稳定；

功能全面的监控系统：
装置设有触摸屏控制的人性化用户操作界面，可读取电压、电流波形及谐波频谱等各项电气参数；
通过人性化操作界面显示可以方便地进行以下信息读取和指令操作；
电压、电流、频率、功率因数、功率、总谐波失真；
波形及谐波频谱；
状态与报警、故障；
事件记录；
